«Как правильно подключить несколько кабинетов к одному усилителю?» - один из наиболее распространенных вопросов, на который отвечают в службе поддержки Mesa. И это хороший вопрос, так как чрезвычайно важно убедиться, что:
Корректное подключение динамиков сохранит тембр вашего усилителя и обеспечит надежность при эксплуатации. В этой заметке мы ответим на самый распространенный вопрос о подключении спикеров.
КАК ПОДКЛЮЧИТЬ ДВА 8-ОМНЫХ КАБИНЕТА К МОЕМУ УСИЛИТЕЛЮ?
Вот, что вам нужно знать: два 8-омных кабинета подключаются к двум гнездам на 4 Ом.
Вот и все. Легко, правда?
ВАЖНО. Если к разъемам на 4 Ом подключены два кабинета с сопротивлением 8 Ом, нельзя дополнительно включать что-либо в разъем 8 Ом.
ПАРАЛЛЕЛЬНЫЕ ВЫХОДЫ КАБИНЕТА MESA

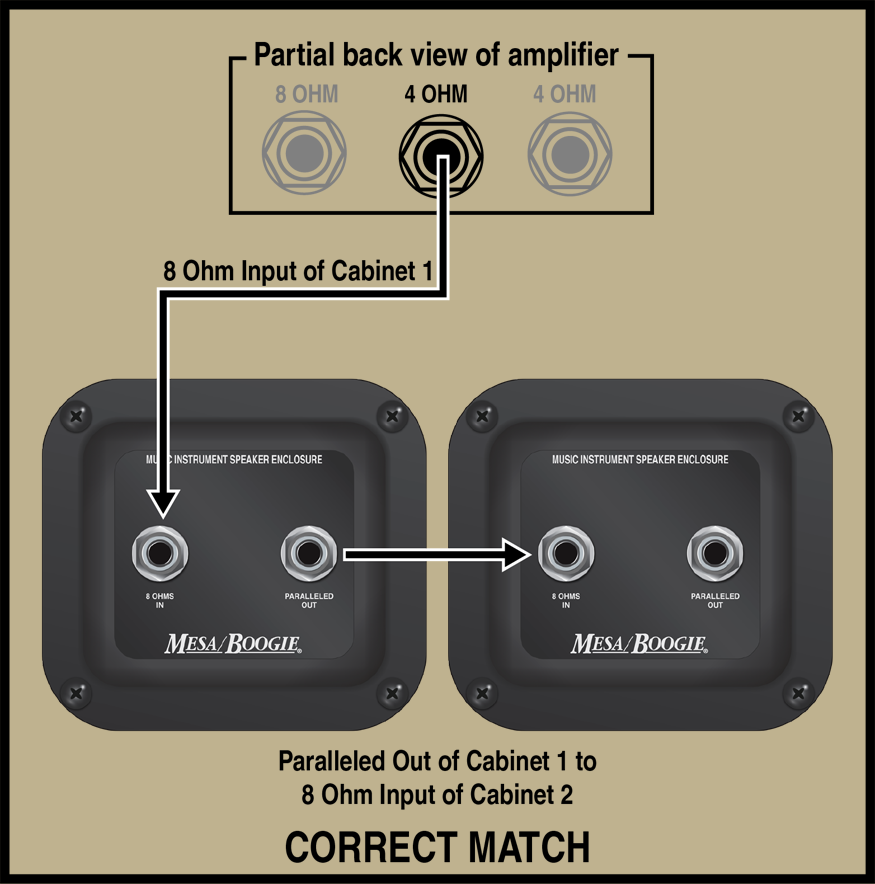

Кабинеты Mesa, выпущенные после 2000 года, имеют параллельный выход в дополнение к входному разъему. Если на усилителе нет двух 4-омных разъемов, как показано на рисунке выше, соедините 4-омный выход со входом кабинета №1, а затем параллельный выход кабинета №1 со входом кабинета №2 (см. изображение ниже).
Небольшие усилители MESA, такие как Mini Rectifier или TransAtlantic TA-15, имеют только один разъем на 4 Ом. Таким образом с помощью гнезда параллельного выхода на кабинете можно добиться того же результата, что и с помощью двух разъемов 4 Ом на задней панели усилителя.

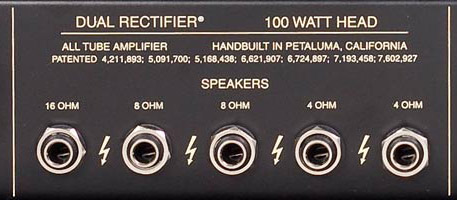

Практически все кабинеты Mesa имеют разъем на 8 Ом (за исключением кастомных и некоторых крупноформатных моделей). Один разъем на 8 Ом и два разъема на 4 Ом - это наиболее распространенный вариант, который вы увидите на большинстве усилителей Mesa (на фото выше). Разумеется, бывают и другие варианты, как например выходы Dual Rectifier, изображенные ниже.
Каждый раз, когда вы видите несколько 4-омных разъемов на любом Boogie, они всегда подключаются параллельно. Два 4-омных разъема в первую очередь используются для подключения двух 8-омных кабинетов, в то время один 4-омных - для одного 4-омного кабинета.
